سوکت شارژر باتری دوچرخه برقی نری 2+1+5 20A کانکتور 2+1+5

پارامتر محصول

مدل: DY-F825AG

ولتاژ قابل تحمل: ۱۵۰ ولت AC

جریان نامی: 24AWG(2A)، 18AWG(7A)، 14AWG(20A)

24# 38.8mΩ، 18# 10.8mΩ، 14# 3.46mΩ

کابل: 24AWG x 2C، 18AWG x 2C، 14AWG x 2C

دمای عملیاتی: -20 ~ 105℃

مقاومت عایق: 20mΩ

کلاس ضد آب: IPX7

جفت‌گیری نر و ماده: نیروی نگهدارنده ۴۰ تا ۷۰ نیوتن

نیروی کشش کابل و کانکتور≥14N

نیروی کشش کابل و دوشاخه≥200 نیوتن

الزامات فنی

ظاهر: سیم صاف و تمیز است، چاپ واضح است، بدون خش و غیره

کلاس بازدارنده شعله: VW-1

کابل: مطابق با R/C (AVLV2/8)

بدنه کانکتور مطابق با استاندارد UL: مطابق با R/C (ECBT2/8)، با ولتاژ نامی 60 ولت، مقاومت دمایی 80℃

پوسته پلاستیکی کانکتور با استاندارد UL مطابقت دارد: با استاندارد R/C (QMFZ2/8) مطابقت دارد، درجه مقاومت در برابر آتش پوسته پلاستیکی حداقل V-1 و دمای آن 80 درجه سانتیگراد است.℃

۱۰۰٪ محصولات از طریق آزمایش الکتریکی، مدار باز، اتصال کوتاه، جوشکاری اشتباه، حلقه لاستیکی ضد آب در فرآیند درج، نباید جابجا شوند.

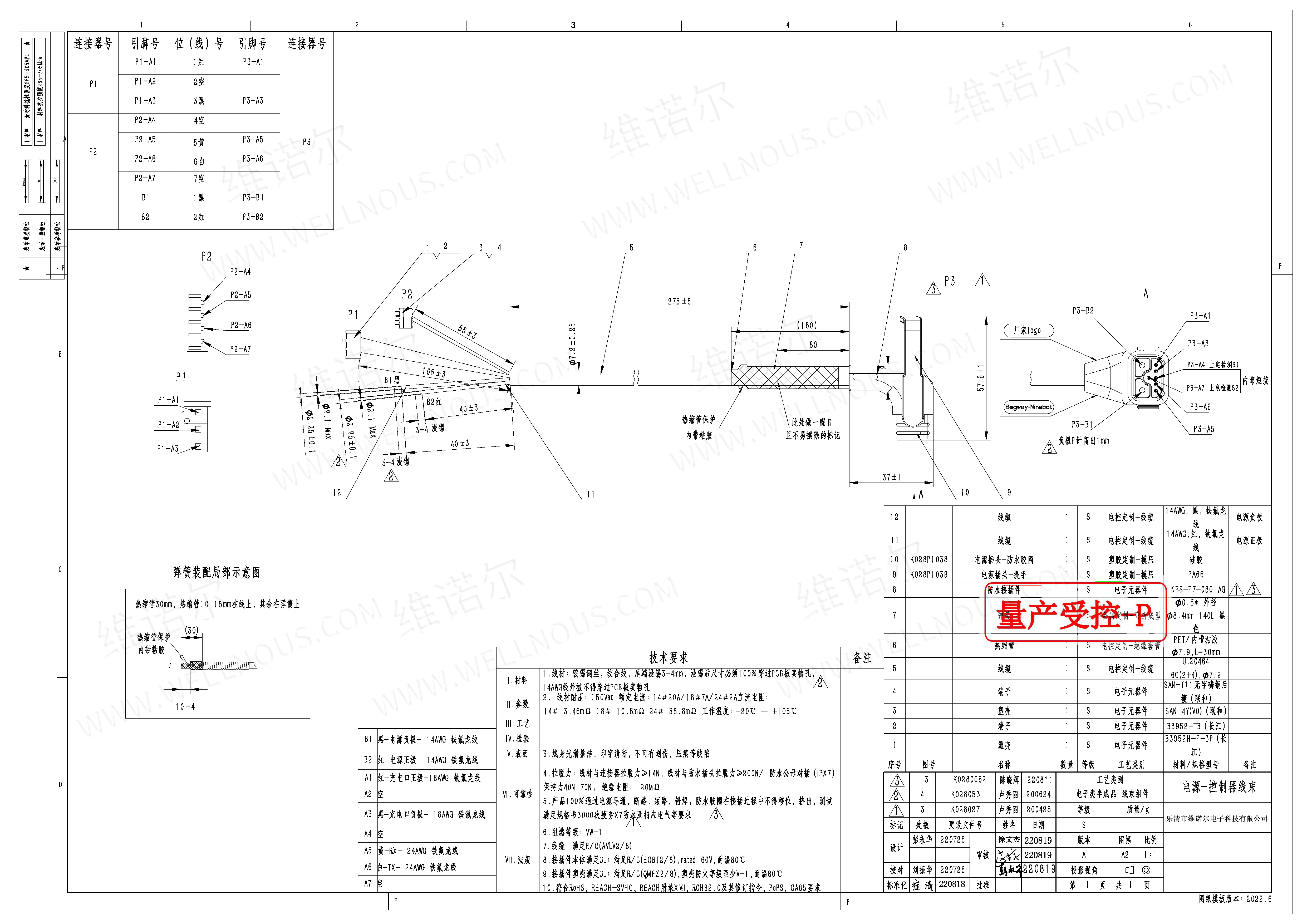

طراحی محصول
